Was sind Schlauchschellen? Definition und grundlegende Funktionen
Schlauchschellen sind mechanische Befestigungselemente, die Schläuche sicher auf Rohrstutzen oder Verbindungsstücken fixieren. Sie verhindern das Abrutschen von Schläuchen und dichten die Verbindungsstelle gegen Flüssigkeits- oder Gasaustritt ab.
Funktionsweise von Schlauchschellen
Schlauchschellen arbeiten nach einem einfachen Prinzip. Sie umschließen den Schlauch ringförmig und erzeugen durch eine Spannvorrichtung Druck auf die Schlauchwand.
Beim Anziehen der Schelle wird der Schlauch gleichmäßig gegen das darunterliegende Rohr oder den Stutzen gepresst. Die meisten Modelle nutzen eine Schneckengewinde-Mechanik mit Schraube und Band.
Das Metallband hat Perforationen oder eine spezielle Oberfläche. Diese greift in das Schneckengehäuse ein. Beim Drehen der Schraube verringert sich der Durchmesser des Bandes und die Klemmkraft steigt.
Die Radialkraft dichtet die Verbindung ab und verhindert, dass sich der Schlauch unter Druck löst. Der Anzugsdrehmoment kann je nach Anwendung angepasst werden.
Unterschiede zu Schlauchklemmen und Rohrschellen
Schlauchklemmen und Schlauchschellen werden oft gleichgesetzt, haben aber Unterschiede. Schlauchklemmen sind meist einfachere Federklemmen oder Drahtbügelklemmen ohne Schraubmechanismus.
Rohrschellen dienen dazu, starre Rohre an Wänden, Decken oder Trägern zu befestigen. Sie halten das Rohr selbst, während Schlauchschellen flexible Schläuche mit anderen Bauteilen verbinden.
Hauptunterschiede im Überblick:
- Schlauchschellen: Verbinden Schläuche mit Rohrstutzen durch Klemmkraft
- Schlauchklemmen: Einfachere Befestigungselemente, oft ohne Schraubgewinde
- Rohrschellen: Fixieren Rohre an baulichen Strukturen
Schlauchschellen sind für weiche, flexible Materialien ausgelegt, während Rohrschellen härtere, dickwandigere Rohre tragen.
Arten von Schlauchschellen und ihre Einsatzgebiete
Schlauchschellen gibt es in verschiedenen Bauformen für unterschiedliche Anwendungen. Schneckengewindeschellen eignen sich für Standard-Verbindungen. Gelenkbolzenschellen und Spannbackenschellen übertragen höhere Kräfte. Federbandschellen und Ohrklemmen werden oft bei Fahrzeugen verwendet. Schnellverschluss-Systeme ermöglichen eine schnelle Montage und Demontage.

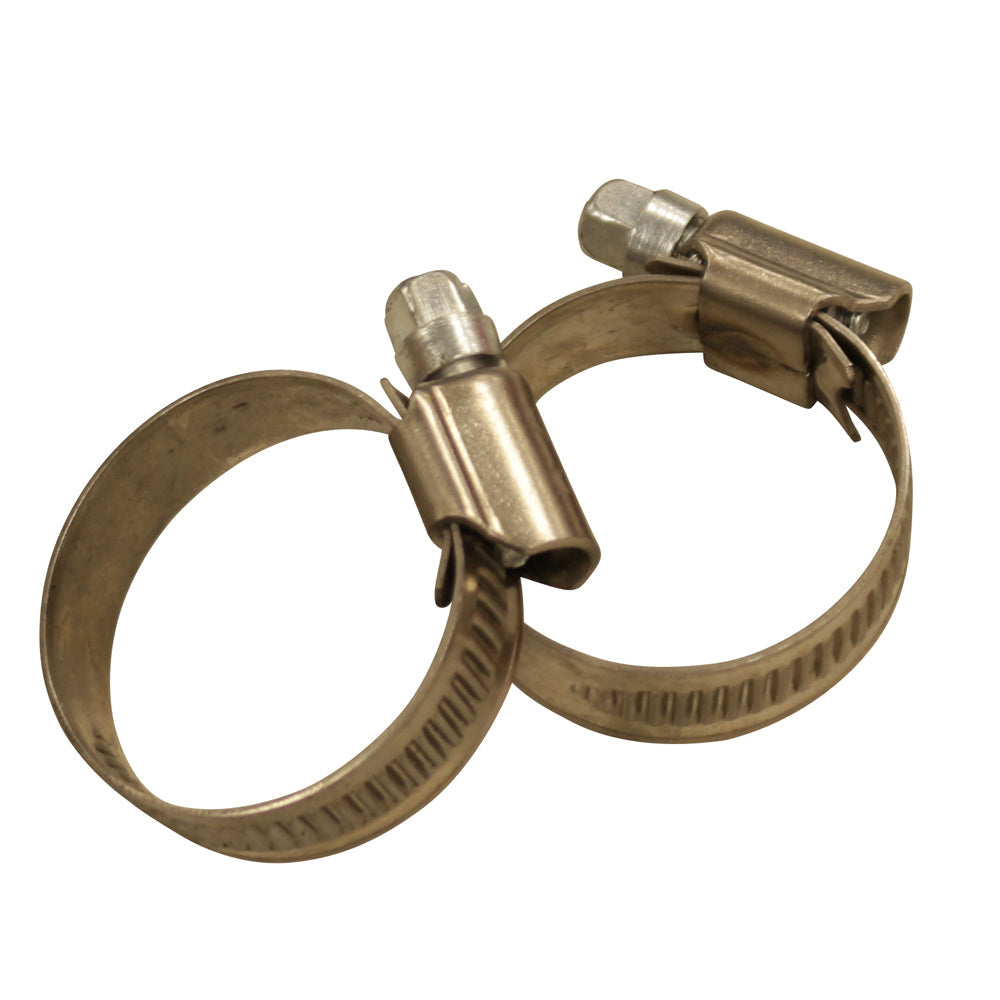

Schneckengewindeschellen und Schneckengewinde
Schneckengewindeschellen sind die am häufigsten verwendeten Schlauchschellen in Industrie und Haushalt. Das Schneckengewinde funktioniert einfach: Eine Schraube zieht ein Band um den Schlauch und klemmt ihn fest. Diese Schellen bestehen aus einem gelochten Metallband und einem Gehäuse mit Schneckengewinde.
Sie sind in Größen von 8 mm bis über 300 mm Durchmesser erhältlich. Die Marke Jubilee ist für diese Bauform bekannt. Schneckengewindeschellen lassen sich mehrfach lösen und wieder festziehen.
Sie werden bei Wasserleitungen, Kraftstoffleitungen und Lüftungsschläuchen eingesetzt. Sie halten Drücken bis etwa 6 bar stand, je nach Material und Größe. Für korrosive Umgebungen gibt es sie aus Edelstahl oder verzinktem Stahl.
Gelenkbolzenschellen und Spannbackenschellen
Gelenkbolzenschellen sind robust und für schwere Anwendungen geeignet. Sie bestehen aus zwei Halbschalen, die durch Gelenkbolzen verbunden sind und mit Schrauben oder Schnellverschlüssen geschlossen werden. Diese Bauform verteilt den Druck gleichmäßig.
Spannbackenschellen arbeiten ähnlich, haben aber spezielle Spannbacken für höhere Klemmkräfte. Sie werden vor allem in der Industrie eingesetzt, etwa bei Nutzfahrzeugen, Baumaschinen und Industrieanlagen.
Diese Schellen halten Drücken bis 16 bar stand und sind besonders für große Durchmesser ab 50 mm geeignet. Die Installation erfordert Werkzeug und bietet maximale Sicherheit.
Federbandschellen und Ohrenklemmen
Federbandschellen nutzen die Federkraft eines vorgeformten Metallbands zur Klemmwirkung. Sie werden mit einer speziellen Zange zusammengedrückt. Die Federspannung bleibt konstant, auch bei Temperaturänderungen.
Ohrklemmen sind eine Variante mit einem oder zwei "Ohren", die zusammengepresst werden. Sie sind platzsparend und günstig. Nach dem Schließen lassen sie sich nicht wieder öffnen und sind für dauerhafte Verbindungen gedacht.
Federbandschellen und Ohrklemmen kommen oft in der Automobilindustrie zum Einsatz, etwa bei Kühlwasserschläuchen, Bremsflüssigkeitsleitungen und Kraftstoffsystemen. Sie funktionieren zuverlässig in Temperaturbereichen von -40°C bis +180°C.
Schnellverschluss- und Schnellkupplungsschellen
Schnellverschluss-Schellen ermöglichen eine werkzeuglose Montage und Demontage. Sie arbeiten mit Hebelmechanismen oder Spannhebeln, die das Band spannen. Diese Bauform spart Zeit bei häufigem Schlauchwechsel oder Wartung.
Schnellkupplung-Systeme verbinden Schlauchbefestigung mit Verbindungselementen. Ein Beispiel sind CPC Kupplungen mit integrierter Schlauchsicherung, die vor allem in Labor-, Medizin- und Lebensmitteltechnik verwendet werden.
Der Vorteil ist die einfache Handhabung ohne Werkzeug. Verbindungen lassen sich schnell trennen, ohne Flüssigkeit zu verschütten oder Luft eindringen zu lassen. Schnellkupplungen gibt es für Drücke bis 400 bar, je nach Typ und Hersteller.
Materialien, Größen und Qualitätsmerkmale von Schlauchschellen
Bei der Auswahl von Schlauchschellen sind Material, Größe und Qualität entscheidend für Haltbarkeit und Funktion.
Edelstahl, VA und Korrosionsschutzklassen (W1, W2, W4)
Schlauchschellen werden meist aus Edelstahl oder VA-Stahl (V2A, V4A) gefertigt. Diese Materialien bieten unterschiedliche Korrosionsschutzgrade.
Die Korrosionsschutzklasse W1 ist für normale Innenbereiche geeignet. W2 bietet mittleren Schutz für Außenbereiche mit geringer chemischer Belastung. W4 ist für aggressive Umgebungen wie Küstennähe, Schwimmbäder oder chemische Anlagen gedacht.
V2A-Edelstahl (1.4301) entspricht meist der Klasse W2 und ist für die meisten Anwendungen ausreichend. V4A-Edelstahl (1.4401/1.4404) bietet höheren Korrosionsschutz durch Molybdän-Zusatz und erreicht oft W4-Qualität. Bei der Auswahl sollten Sie Temperatur, Feuchtigkeit und chemische Einflüsse am Einsatzort beachten.
Bandbreite, Durchmesser und Spannbereich
Die Größe einer Schlauchschelle wird durch Bandbreite, Nenndurchmesser und Spannbereich bestimmt.
Die Bandbreite liegt meist zwischen 8 mm und 20 mm. Breitere Bänder verteilen den Druck besser und eignen sich für weiche Schläuche oder höhere Drücke. Der Durchmesser wird als Spannbereich angegeben, zum Beispiel 20-32 mm oder 40-60 mm.
Der Spannbereich zeigt, welche Schlauchdurchmesser mit einer Schelle befestigt werden können. Wählen Sie eine Schelle, deren mittlerer Spannbereich zum Schlauchdurchmesser passt. Zu große Spannen bieten keinen sicheren Halt, zu kleine lassen sich nicht richtig befestigen. Gängige Größen reichen von 8 mm bis über 200 mm Durchmesser für Industrieanwendungen.
Normen und Standards: DIN 3017, Marken und Hersteller
DIN 3017 ist die wichtigste deutsche Norm für Schlauchschellen. Sie legt Maße, Materialien und Prüfverfahren fest. Damit wird sichergestellt, dass die Schellen Mindestanforderungen erfüllen.
Hersteller wie Norma, ABA und Ideal produzieren Schlauchschellen nach diesen Standards. Diese Marken stehen für geprüfte Qualität mit klaren Materialangaben und Belastungswerten. Norma ist einer der größten europäischen Hersteller mit einem breiten Sortiment.
Zertifizierte Produkte bieten Prüfzeugnisse und ermöglichen die Rückverfolgbarkeit. Das ist besonders wichtig in der Lebensmittelindustrie, Pharmazie und im Automobilbau. Achten Sie auf Markenschellen mit Herstellerprägung am Band, um Qualität und Herkunft zu erkennen.
Anwendungsbereiche, Auswahl und Montage von Schlauchschellen
Schlauchschellen werden in der Industrie und im Fahrzeugbau eingesetzt. Die richtige Auswahl und fachgerechte Montage sorgen für sichere Verbindungen.
Schlauchbefestigung in Industrie, Fahrzeugtechnik und Schiffsbau
In der Industrie dienen Schlauchschellen zur Befestigung von Leitungen in Produktionsanlagen und im Maschinenbau. Sie halten Schläuche an Rohrstutzen und Schlauchverbindern sicher fest.
In der Fahrzeugtechnik werden Schlauchschellen bei Kühlsystemen, Kraftstoffleitungen und Luftansaugsystemen eingesetzt. Auch Auspuffschellen sind erhältlich, die für hohe Temperaturen geeignet sind. Diese Befestigungen müssen Vibrationen und Temperaturschwankungen standhalten.
Im Schiffsbau benötigt man Schlauchschellen für Kühlwassersysteme, Bilgenpumpen und Treibstoffleitungen. Hier werden häufig Schellen aus Edelstahl verwendet, da sie gegen Salzwasser beständig sind. Die Befestigungen müssen besonders zuverlässig sein, da Reparaturen auf See schwierig sind.
Schlauchverbindungen und Rohrverbindungen
Schlauchschellen verbinden Schläuche mit Einschraubstutzen oder Schlauchverbindern. Die Schelle drückt den Schlauch gegen den Stutzen und dichtet die Verbindung ab.
Rohrverbindungen werden mit Rohrschellen und Rohrkupplungen hergestellt. Systeme wie Normaquick und Normaquick S lassen sich ohne Werkzeug montieren. Sie sind praktisch, wenn Verbindungen häufig gelöst werden müssen.
Der Schlauchdurchmesser muss zum Stutzen passen. Ein Gummiprofil in der Schelle kann die Dichtigkeit verbessern. Die Verbindung sollte druckfest sein und keine Leckagen aufweisen.
Montage, sichere Befestigung und häufige Fehler
Bei der Montage wird der Schlauch vollständig über den Stutzen oder Verbinder geschoben. Die Schlauchschelle sollte mindestens 5 mm vom Schlauchende entfernt sitzen. Ziehen Sie die Schraube gleichmäßig an, bis der Schlauch sicher befestigt ist.
Das richtige Anzugsmoment ist wichtig. Zu lockeres Anziehen verursacht Leckagen, zu festes Anziehen kann den Schlauch oder das Gewinde beschädigen.
Häufige Fehler bei der Montage:
- Schlauch nicht vollständig aufgeschoben
- Schelle zu nah am Schlauchende positioniert
- Ungleichmäßiges Anziehen der Schraube
- Beschädigte oder alte Schläuche verwendet
- Falsche Schellengröße gewählt
Nach der Montage sollte die Verbindung auf Dichtigkeit geprüft werden. Bei Druckleitungen empfiehlt sich ein Drucktest.
Kaufberatung und Online-Shops für Schlauchschellen
Beim Kauf sind Material, Bandbreite und Spannbereich entscheidend. Edelstahlschellen der Ausführung W4 oder W5 sind korrosionsbeständig. Breitere Bänder verteilen den Druck besser.
Online-Shops bieten eine große Auswahl an Schlauchschellen, Rohrschellen und Zubehör. Dort finden Sie verschiedene Größen, Materialien und Bauformen. Technische Daten wie Spannbereich und Bandbreite sind meist angegeben.
Vergleichen Sie Preise und achten Sie auf Mengenrabatte. Seriöse Shops geben die Normen wie DIN 3017 an. Lesen Sie die Produktbeschreibungen sorgfältig, um die passende Schelle auszuwählen.
Wie wählt man die geeignete Größe einer Schlauchschelle aus?
Messen Sie den Außendurchmesser des Schlauchs, um die passende Schellengröße zu bestimmen. Die Schlauchschelle muss den Schlauch fest umschließen können.
Der Spannbereich der Schelle sollte den Durchmesser des Schlauchs abdecken. Rechnen Sie etwa 2-3 mm zum gemessenen Durchmesser hinzu, um eine sichere Verbindung zu gewährleisten.
Welche Materialien werden für Schlauchschellen typischerweise verwendet?
Edelstahl ist das gebräuchlichste Material für Schlauchschellen, da es korrosionsbeständig ist. Es gibt auch Schellen aus verzinktem Stahl für weniger anspruchsvolle Einsätze.
Kunststoffschellen eignen sich für leichte Anwendungen ohne hohen Druck. Für besondere Anforderungen gibt es Schellen aus speziellen Legierungen wie V2A oder V4A Edelstahl.
Worin unterscheiden sich Schneckengewinde-Schlauchschellen von Federbandschellen?
Schneckengewinde-Schlauchschellen haben eine Schraube mit Gewinde zur stufenlosen Einstellung der Spannkraft. Sie lassen sich präzise anziehen und wieder lösen.
Federbandschellen nutzen eine vorgespannte Feder für konstanten Druck. Sie passen sich Temperaturschwankungen und Materialdehnung automatisch an. Federbandschellen können nicht nachgestellt werden, bieten aber gleichmäßigen Druck über die gesamte Betriebsdauer.
Welche Vorteile bietet eine Wiederverwendbarkeit von Schlauchschellen?
Wiederverwendbare Schlauchschellen sparen Kosten bei Wartungen und Reparaturen. Sie können diese Schellen mehrfach lösen und wieder anbringen, ohne die Funktion zu verlieren.
Das reduziert Abfall und spart Ressourcen in der Werkstatt.
Wie kann man eine Schlauchschelle ohne spezielles Werkzeug korrekt anbringen?
Für die meisten Schneckengewinde-Schlauchschellen reicht ein passender Schraubendreher. Schieben Sie die geöffnete Schelle über den Schlauch an die gewünschte Position.
Drehen Sie die Schraube im Uhrzeigersinn, bis die Schelle fest sitzt. Der Schlauch sollte sich nicht mehr drehen lassen, aber auch nicht gequetscht werden.
Welche Sicherheitsaspekte sind beim Anziehen von Schlauchschellen zu beachten?
Ziehen Sie Schlauchschellen nicht zu fest an, um Schäden am Schlauch zu vermeiden. Ist die Schelle zu locker, kann die Verbindung undicht werden.
Nach dem Anziehen prüfen Sie, ob der Schlauch gleichmäßig zusammengedrückt wird. Achten Sie darauf, dass keine scharfen Kanten den Schlauch beschädigen. Bei Hochdruckanwendungen kontrollieren Sie die Verbindung vor der Inbetriebnahme auf festen Sitz.
